PYP系列氣液增壓機技術參數
(點擊型號可查看詳情)
|
指標
機型
|
工作 壓力 |
輸入空氣壓力 （MPa） | 閉合 |
總 行程 | 增壓 行程 | 喉口 深度 |
工作臺 面尺寸 |
使用 電源 |
模柄孔 尺寸 |
| PYP-01 | 10KN | 0.2-0.6 | 240 | 100 | 15 | 90 | 180×250 | AC 220V | φ20×35 |
| PYP-03 | 30KN | 0.2-0.6 | 240 | 100 | 15 | 90 | 180×250 | AC 220V | φ20×35 |
| PYP-05 | 50KN | 0.2-0.6 | 300 | 100 | 15 | 150 | 315×285 | AC 220V | φ20×35 |
| PYP-08 | 80KN | 0.2-0.6 | 300 | 100 | 15 | 150 | 315×285 | AC 220V | φ20×35 |
| PYP-10 | 100KN | 0.2-0.6 | 260 | 100 | 15 | 140 | 315×250 | AC 220V | φ30×40 |
| PYP-06F | 60KN | 0.2-0.6 | 200 | 100 | 15 | 500 | —— | AC 220V | φ20×35 |
| PYP-15 | 150KN | 0.2-0.6 | 260 | 100 | 15 | 140 | 315×250 | AC 220V | φ30×40 |
| PYP-20 | 200KN | 0.2-0.6 | 260 | 100 | 15 | 140 | 315×250 | AC 220V | φ30×40 |
|
注：1、以上參數為標準品，如有特殊需要可定制；
2、未注單位均為mm。 |
|||||||||
PYP系列氣液增壓機是一種新型的壓力設備，可用于工件成形、壓印、壓裝、鉚接、裝配等一切需要提供壓力的場合。適用于無線電行業、電器制造業、汽車零部件制造業、儀器、儀表等行業的薄壁件沖孔、彎曲；實心、空心鉚釘?shù)你T合；金屬體間或金屬體與非金屬體的裝配、壓入、鉚接、彎曲、縮口與校平等工藝。同時也可以對各種元件進行分裝或組裝。
PYP氣液增壓機可實現繼電器控制或電腦智能的單片機、PLC控制，可以實現手動、半自動和自動功能，可以滿足不同客戶的需求。
氣液增壓機的特點：
1、速度傳送較液壓快，且較壓力穩定。
2、裝置簡單，調整容易，保養方便。
3、出力大，可達到油壓的高出力。
4、動力來源取得方便。
5、占用空間小，更利于自動流水生產線的組建。
6、節能環保，僅5瓦功率卻能達到普通液壓機幾千瓦甚至幾十千瓦的壓力。
7、工作噪音小。
8、無油壓系統升溫的困擾。
PYP氣液增壓機獨特的作動機構使得設備在工作時出力分為兩部分，即開始是很小力的預壓出力，當設備作用部分（即壓頭）接觸到工件時將變?yōu)樵鰤撼隽?，且預壓與增壓出力的轉換是自動的，免去了用戶調節出力轉換時間的煩惱，這種獨特的軟到為技術，在工作時無沖擊無噪音，避免對工件造成傷害。PYP氣液增力壓力機采用壓縮空氣驅動，僅5Bar的氣壓即可出幾噸甚至幾十噸的壓力，且其本身功耗非常小，僅5W左右， 工作頻率可達20~40次每秒 ,節能環保設備，是取代傳統液壓壓床及大功率沖床的理想選擇。

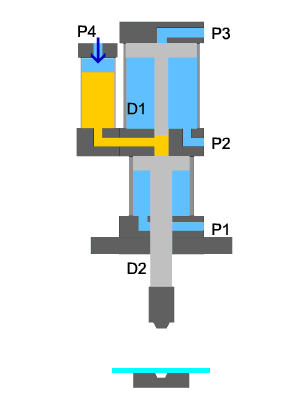

氣液增壓機的工作過程如動畫所示。P4進氣、P1排氣為預壓出力，當氣液增壓機壓頭接觸到工件時預壓出力結束，轉化為P3進氣、P2排氣的增壓出力，對工件進行壓鉚、壓裝或成形的操作。增壓出力結束后電磁閥動作，氣液增壓機返回到初始工作狀態。
